Fichiers d'instruments imprimables · Écosse
#3DSmallpipes
Petites cornemuses écossaises en ré
Un ensemble soufflé au soufflet, avec un bourdon mélodique et trois bourdons, à imprimer, assembler et jouer.
Fichiers de conception numérique et instructions de fabrication. Aucun instrument ni pièce physique n'est fourni.
Les fichiers sont livrés par voie électronique après le paiement.
Le design original de Lindstruments possède des intérieurs de bourdon et de chalumeau de style historique ainsi qu’une disposition des anches du chalumeau à l’échelle correspondante.
Votre build
Dans le téléchargement
87 fichiers STL, 13 modèles DXF, neuf gabarits de languette SVG et un guide illustré de 50 pages.
De quoi aurai-je besoin ?

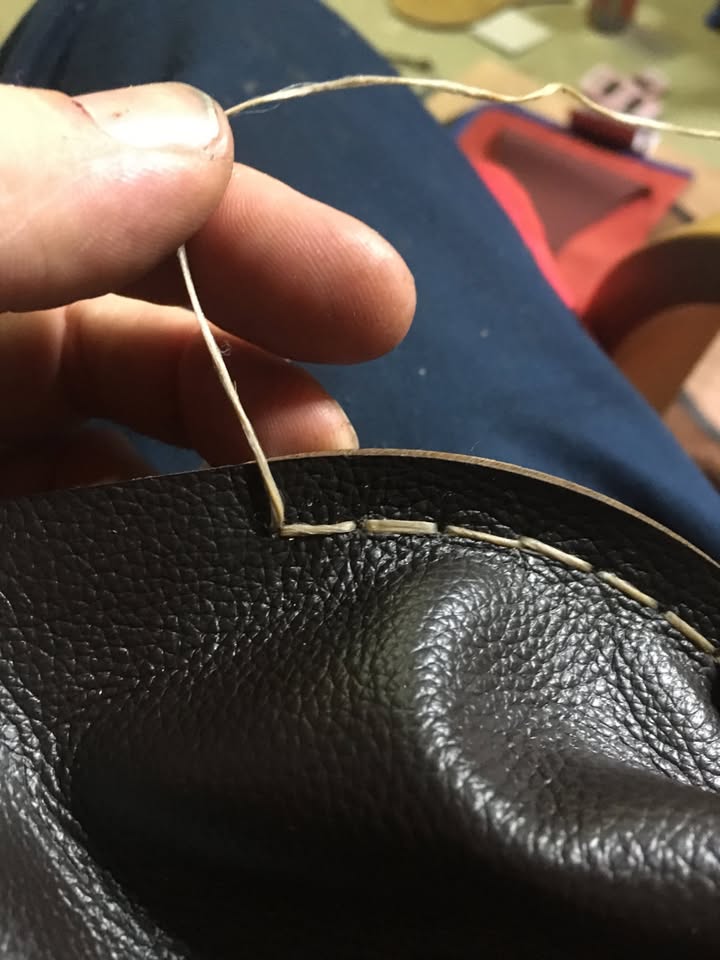

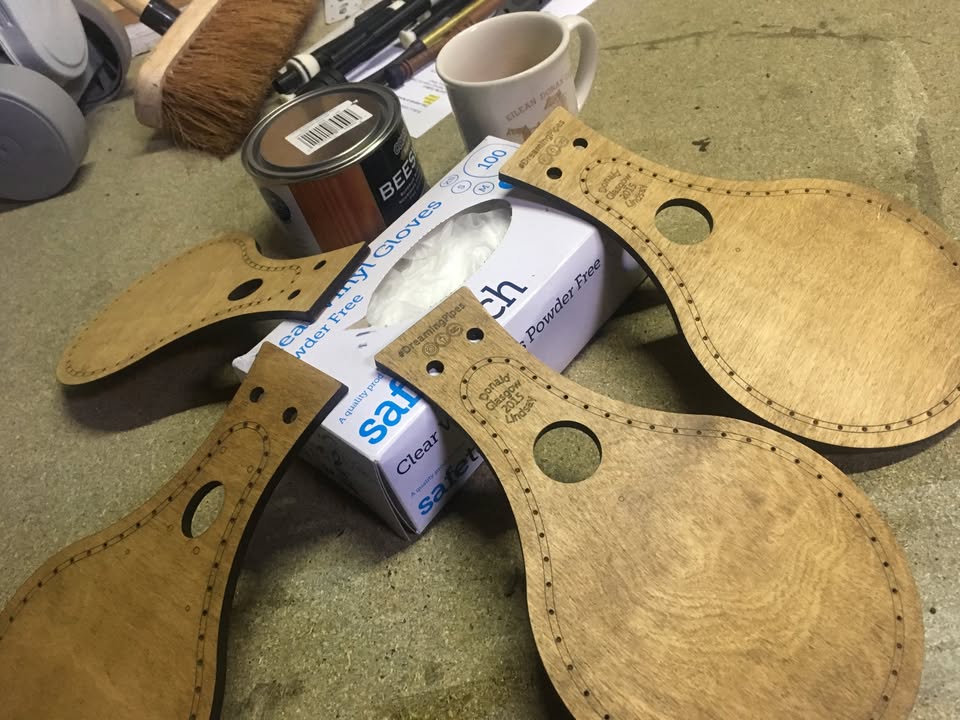

Matériel d’impression, cuir, contreplaqué de 6 mm, tuyau, anche de chanter, chanvre, colles et quincaillerie spécifiés dans le guide. La fabrication du sac et du soufflet nécessite une expérience en travail du cuir et une utilisation sécurisée des outils à main. Le guide comprend des instructions de montage spécifiques aux cornemuses ainsi que des consignes de sécurité.
Explorez le pack complet de fichiers pour les quatre instruments

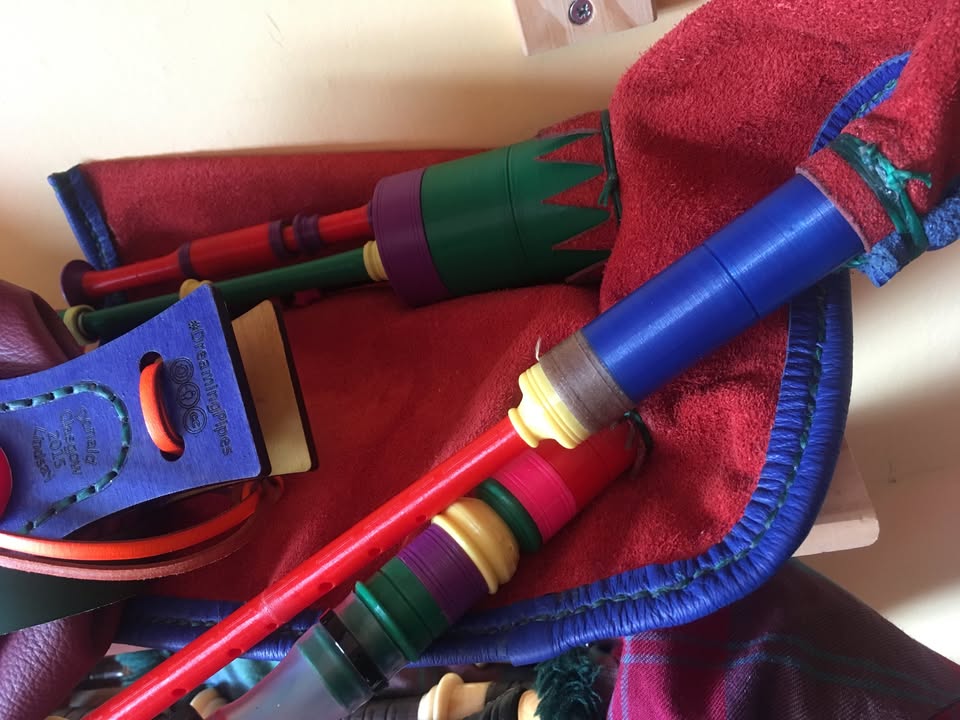

Smallpipes edition: This separate kit includes the later smallpipe drone-reed design. The full four-instrument pack contains the earlier design, with its matching guide.
Avant d'imprimer
L'impression, la finition, l'assemblage et la configuration font partie de la fabrication de l'instrument. Lisez le guide inclus avant de commencer.
Fichiers, instructions de fabrication et licence
Un kit de fichiers téléchargeables pour fabriquer un ensemble de petites cornemuses écossaises en ré et en do, avec un chalumeau et trois bourdons, soufflé au soufflet. Imprimez les pièces rigides, fabriquez le poche et le soufflet, puis assemblez et réglez l’instrument.
Le modèle original de Lindstruments comprend des lumières de bourdons et de chalumeau ainsi qu’une disposition des trous du chalumeau de style historique.
Inclus dans le téléchargement à 40 £
- 87 fichiers STL : 48 composants principaux, trois récepteurs de bourdon lisses en option, neuf options de corps de rose OR2-C2 et 27 gabarits de langue plate.
- 13 patrons DXF et neuf gabarits de langue SVG.
- Le guide illustré de 50 pages correspondant sur la fabrication et le réglage, l’index des pièces et les sommes de contrôle des fichiers.
Fabrication de l’ensemble

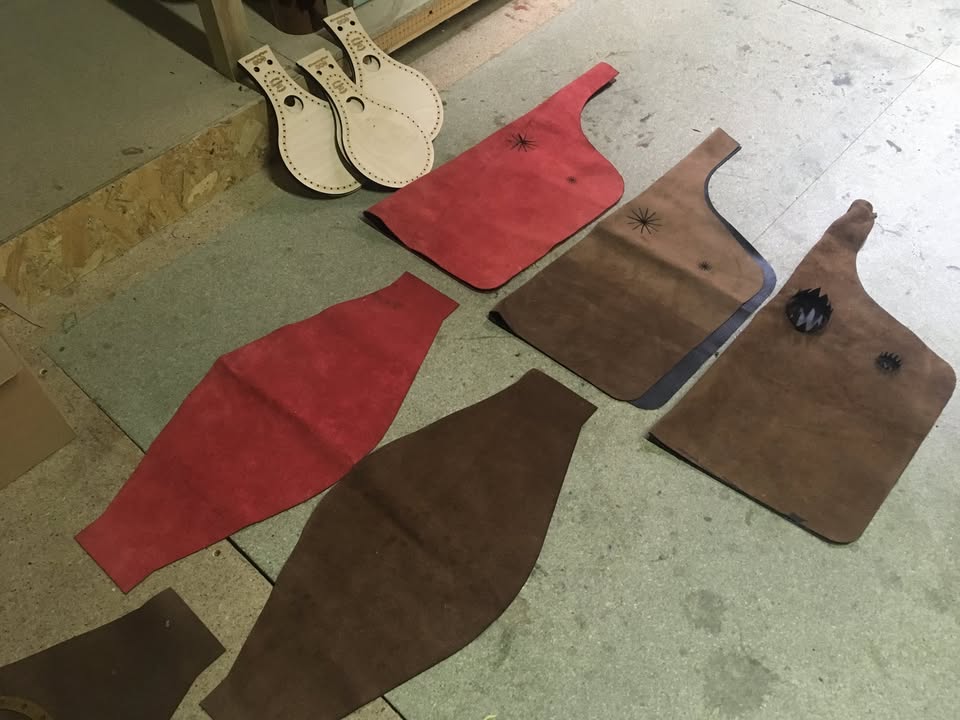

Vous fournissez le matériau d’impression, le cuir, le contreplaqué de 6 mm, le tuyau, la rose du chalumeau, le chanvre, les adhésifs et le matériel spécifié dans le guide. Les roses de bourdon OR2-C2 sont destinées aux fabricants ayant une expérience de la fabrication de roses ou ayant reçu une formation pratique ; des roses de bourdon achetées constituent une autre option.
Le guide couvre la lumière de travail de 3,5 mm, les vis à filetage interne en acier inoxydable M5 × 0,8 × 6 mm à pointe plate, une clé Allen de 2,5 mm et deux joints toriques en NBR 70A de 7,5 mm de diamètre intérieur × 1 mm de section transversale par rose. La vis en acier inoxydable peut former délicatement le filetage dans le PLA ; un taraud séparé est facultatif. Suivez le guide pour la préparation, le montage, le ponçage de la langue et le réglage.

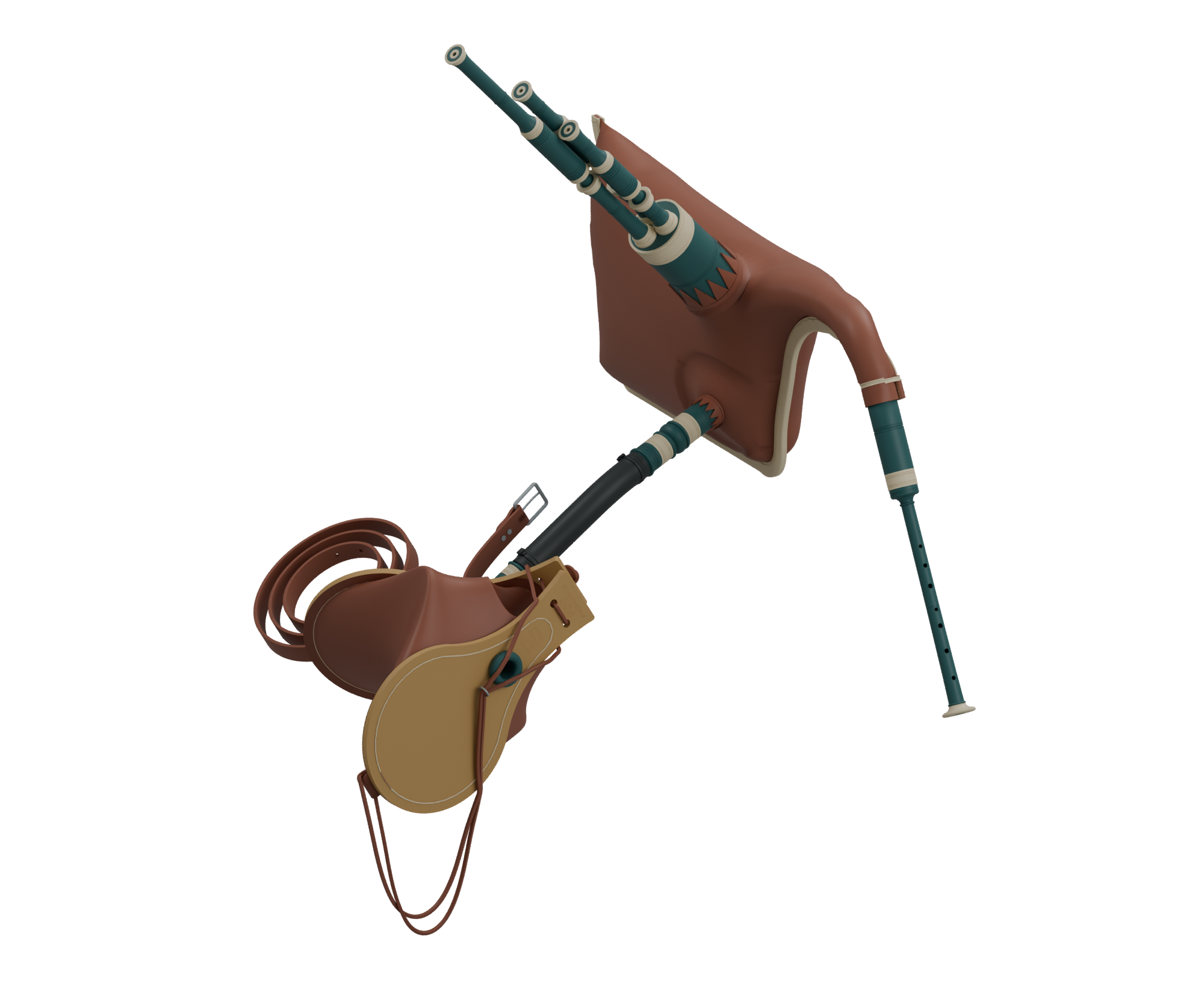

Il s’agit d’un téléchargement numérique, et non d’un instrument fini ou d’une boîte de pièces physiques.
Utilisation et partage des modèles
Les fichiers de conception et les illustrations de conception sont sous licence CC BY-SA 4.0, attribués à Donald WG Lindsay / Lindstruments. Copiez, adaptez et partagez-les, y compris à des fins commerciales, conformément aux conditions de la licence. Le texte original du guide et les photographies de construction font l’objet d’autorisations distinctes, fournies avec le téléchargement.
Photographies et détails de l'instrument
